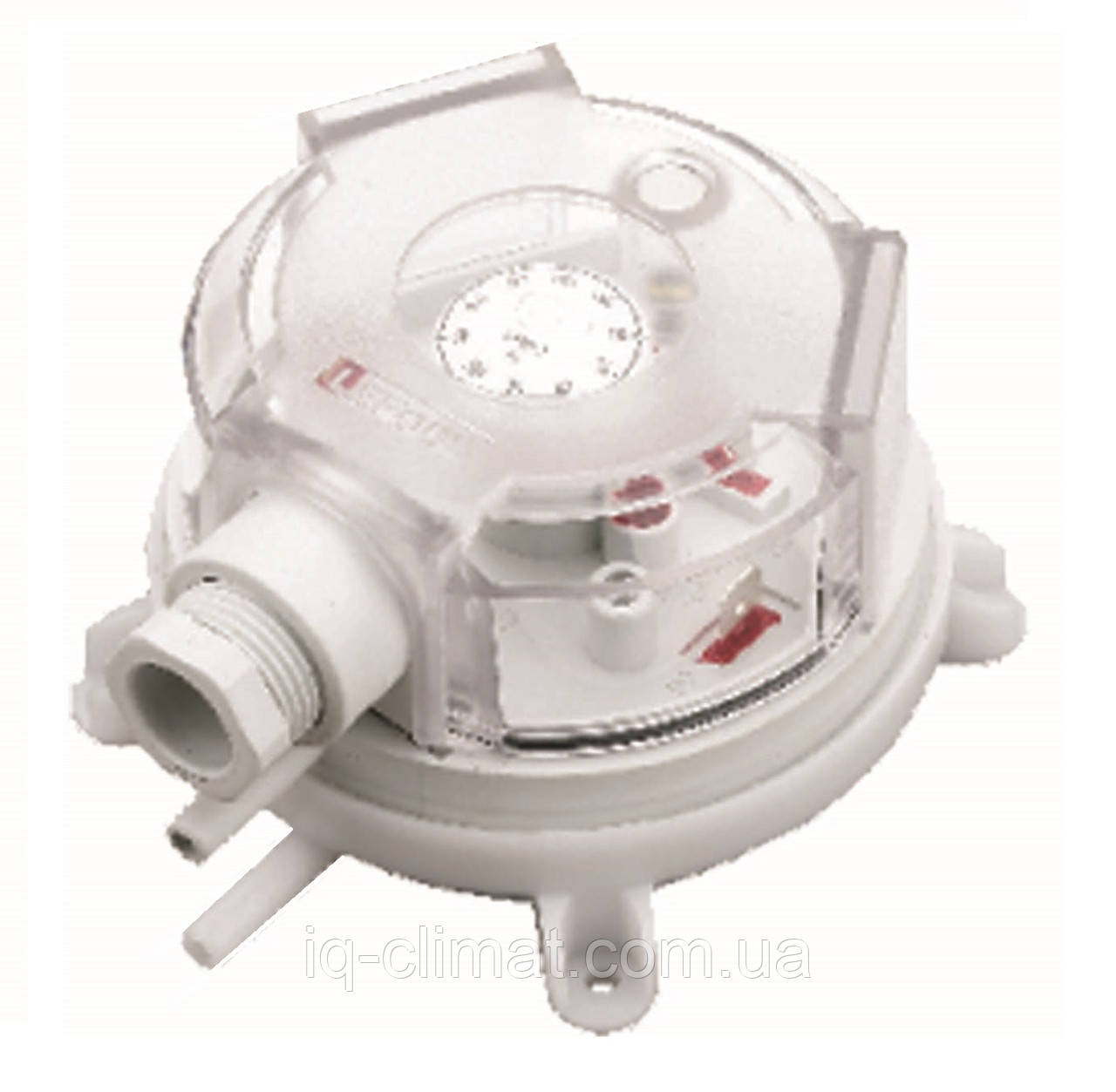

Відправка з 12 січня 2026PSW-200 являє собою диференційне реле перепаду тиску (пресостат) з діапазон вимірювання тиску 20...200 Па*, виробництва R. A. (PRC) призначений:
Для контролю перепаду тиску на фільтрах;
Для контролю стану приводних ременів вентиляторів, або просто роботи мотора.
Основна функція реле серії PSW200 - дискретне керування аварійною сигналізацією при виникненні нештатних ситуацій:
Засмічення фільтра;
Обрив приводного ременя;
Зупинка приводу вентилятора;
Зміна напрямку обертання мотора через пере-фазування;
Зміна повітряного потоку в повітроводах і так далі.
Відмітні особливості реле серії PSW-200:
Зручна і проста настройка. Реле поставляються повністю готовими до експлуатації, не вимагають складних налаштувань. Встановлення точки відліку перепаду тиску здійснюється поворотною рукояткою з нанесеною шкалою;
Простий і швидкий введення в експлуатацію. Комплект поставки включає в себе: реле серії PSW-200, 2 штуцера, імпульсну трубку підключення до об'єкта і 4 гвинти для кріплення реле на площину;
Не вимагає підключення напруги живлення. Для роботи реле необхідно підключити тільки проводи ланцюга керування аварійною сигналізацією та імпульсні трубки.
Приклад установки і роботи реле PSW-200 для контролю засміченості фільтра:
КРОК 1. Установка:
Підключення реле до об'єкта здійснюється за допомогою двох штуцерів і імпульсної трубки, які поставляються в комплекті. Штуцер високого тиску (+P) підключається до фільтра, а штуцер низького тиску (P) підключається після фільтра.
КРОК 2. Налаштування:
Після установки реле і підключення сигнальних кабелів налаштовується уставка спрацьовування реле за допомогою поворотної рукоятки з нанесеною шкалою в діапазоні, зазначеному на шкалі.
КРОК 3. Робота:
При чистому фільтрі (перепад тиску на фільтрі менше уставки) реле знаходиться у виключеному стані і сигналізація відключена;
Якщо фільтр засмічений, тобто перепад тиску на фільтрі перевищує величину заданої уставки, контакти реле перемикаються і включають сигналізацію "Фільтр засмічений";
Після заміни або очищення фільтра (перепад тиску дорівнює «уставка мінус диференціал») контакти реле знову переводяться в стан вимикання.
Орієнтація реле в просторі відмінна від вертикальної може вплинути на величину перепаду, при якому спрацьовує вихід реле.
Для довідки: 1 Па = 0.001 кПа = 100 мбар = 0.0000102 кг/см2
| Основні | |
|---|---|
| Країна виробник | Китай |
| Приєднання | Штуцер під шланг, Трубки діаметром 6 мм |
| Тип виходу | Реле |
| Контрольована середа | Повітря |
| Матеріал корпусу | Пластик |
| Ступінь захисту IP | 54 |
| Мінімальна температура робочого середовища | -20 град. |
| Максимальна температура робочого середовища | 85 град. |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 85 град. |
| Гарантійний термін | 12 міс |
| Технічні характеристики | |
| Максимальний струм комутації | 2 А |
| Частота струму | 50 Гц |
| Мінімальний робочий тиск | 2 кПа |
| Максимальний робочий тиск | 20 кПа |
| Максимально допустимий тиск | 750 кПа |
| Користувальницькі характеристики | |
| Кількість розмикальних контактів | 1 шт. |
| Діапазон вимірювання | 20-200 Па |
| Гістерезис | 20 % |
| Кількість замикаючих контактів | 1 шт. |
| Регулювання різниці тиску | Регульована |
| Виробник | R. A. |
| Вид вихідного сигналу | Реле |
