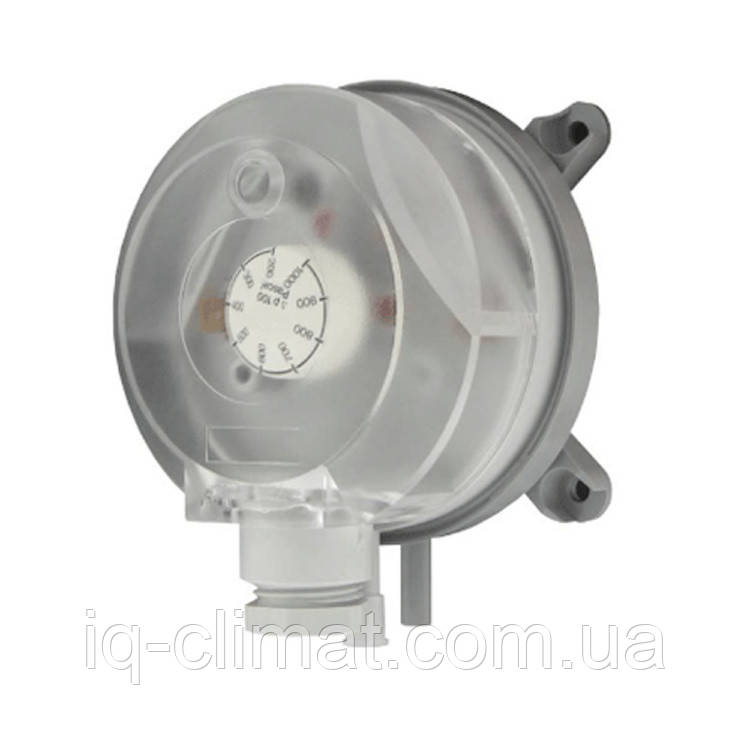

PSW-500-PVC Реле перепаду тиску, пресостат 50-500 Па, Sentera Controls

Реле перепаду тиску PSW-500-PVC (пресостат) з діапазон вимірювання тиску 50...500 Па*, виробництва Sentera Controls (Німеччина) призначений:

• Для контролю перепаду тиску на фільтрах;
• Для контролю стану приводних ременів вентиляторів, або просто роботи мотора.

Основна функція реле серії PSW-500-PVC - дискретне керування аварійною сигналізацією у разі виникнення нештатних ситуацій:

• Засмічення фільтра;
• Обрив приводного ременя;
• Зупинка приводу вентилятора;
• Зміна напрямку обертання мотора через перефазування;
• Зміна повітряного потоку у повітроводах тощо.

Відмінні риси реле серії PSW-500-PVC:

Зручне та просте налаштування. Реле постачаються повністю готовими до експлуатації, не потребують складних налаштувань. Встановлення точки відліку перепаду тиску здійснюється поворотною рукояткою з нанесеною шкалою;
Просте та швидке введення в експлуатацію. Комплект поставки включає: реле серії PSW-500-PVC, 2 штуцери, імпульсну трубку підключення до об'єкта і 4 гвинти для кріплення реле на площину;
Не потребує підключення напруги живлення. Для роботи реле необхідно підключити лише дроти ланцюга керування аварійною сигналізацією та імпульсні трубки.

Приклад установки та роботи реле PSW-500-PVC для контролю засміченості фільтра:

КРОК 1. Установка:

Підключення реле до об'єкта здійснюється за допомогою двох штуцерів та імпульсної трубки, які постачаються в комплекті. Штуцер високого тиску (+P) підключається до фільтра, а штуцер низького тиску (-P) підключається після фільтру.

КРОК 2. Налаштування:

Після встановлення реле та підключення сигнальних кабелів налаштовується уставка спрацьовування реле за допомогою поворотної рукоятки з нанесеною шкалою в діапазоні, вказаному на шкалі.

КРОК 3. Робота:

• При чистому фільтрі (перепад тиску на фільтрі менше уставки) реле знаходиться у вимкненому стані і сигналізація відключена;
• Якщо фільтр засмічений, тобто перепад тиску на фільтрі перевищує величину заданої уставки, контакти реле перемикаються і включають сигналізацію "Фільтр засмічений";
• Після заміни чи очищення фільтра (перепад тиску дорівнює «уставка мінус диференціал») контакти реле знову перетворюються на вимкнений стан.
• Орієнтація реле у просторі відмінна від вертикальної може вплинути на величину перепаду, при якому спрацьовує вихід реле.
• Для довідки: 1 Па = 0.001 кПа = 100 мбар = 0.0000102 кг/см2
