PS200 реле перепаду тиску, пресостат 20-200Па, HK Instruments (Фінляндія)

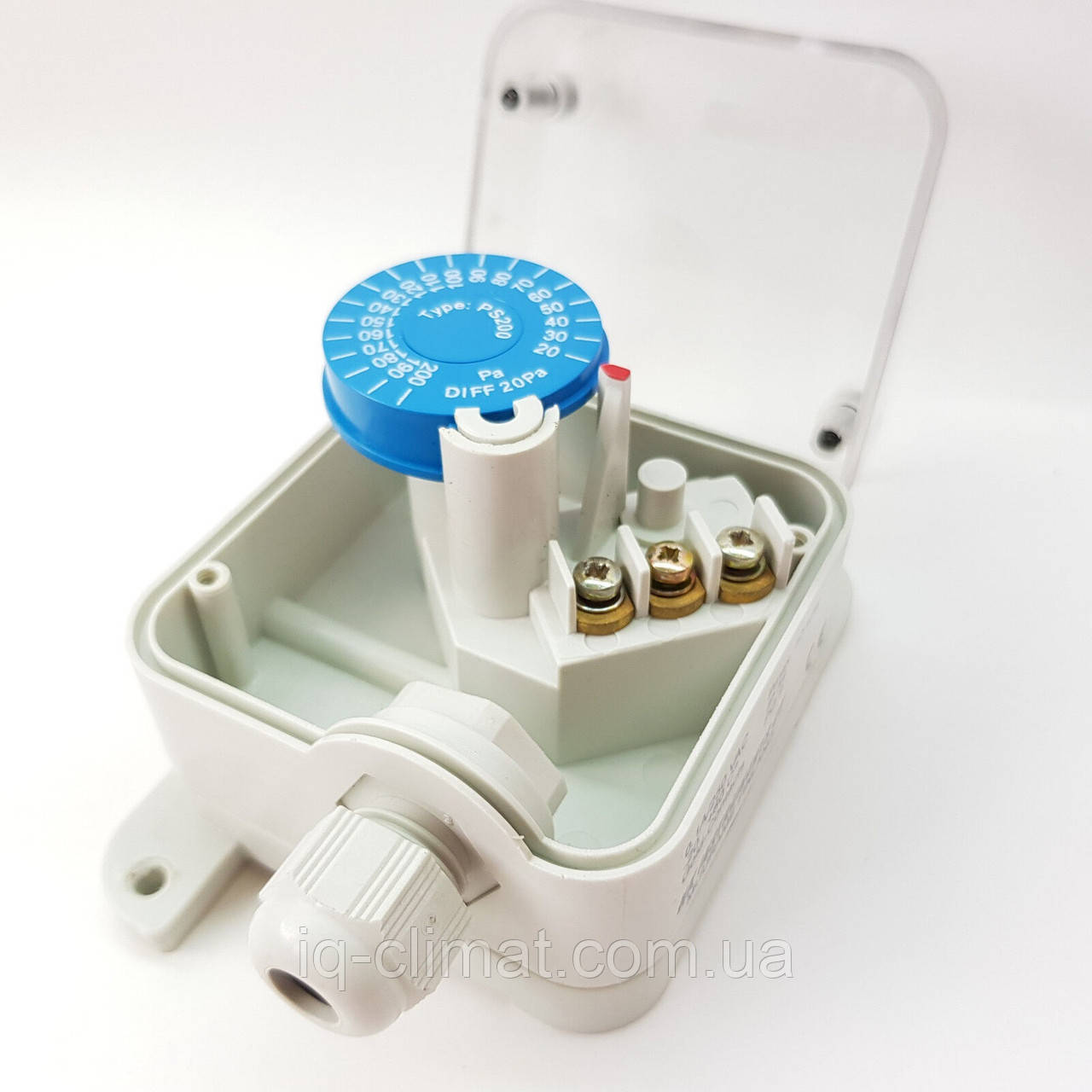

PS200 Реле перепаду тиску (пресостат) з діапазон вимірювання тиску 20...200 Па*, виробництва HK Instruments (Фінляндія) призначений:

• Для контролю перепаду тиску на фільтрах;
• Для контролю стану приводних ременів вентиляторів, або просто роботи мотора.

Основна функція реле серії PS200 - дискретне керування аварійною сигналізацією при виникненні нештатних ситуацій:

Засмічення фільтра;
Обрив приводного ременя;
Зупинка приводу вентилятора;
Зміна напрямку обертання мотора, через зміну черги фаз;
Зміна повітряного потоку в повітроводах і т. д.

Відмітні особливості реле серії PS200:

Зручна і проста настройка. Реле поставляються повністю готовими до експлуатації, не вимагають складних налаштувань. Встановлення точки відліку перепаду тиску здійснюється поворотною рукояткою з нанесеною шкалою;
Простий і швидкий введення в експлуатацію. Комплект поставки включає в себе: реле серії PS 200, 2 штуцера, імпульсну трубку підключення до об'єкта і 4 гвинти для кріплення реле на площину;
Не вимагає підключення напруги живлення. Для роботи реле необхідно підключити тільки проводи ланцюга керування аварійною сигналізацією та імпульсні трубки.

Приклад установки і роботи реле PS200 для контролю засміченості фільтра:

ШАГ1. Установка:

Підключення реле до об'єкта здійснюється за допомогою двох штуцерів і імпульсної трубки, які поставляються в комплекті. Штуцер високого тиску (+P) підключається до фільтра, а штуцер низького тиску (P) підключається після фільтра.

ШАГ2. Налаштування:

Після установки реле і підключення сигнальних кабелів налаштовується уставка спрацьовування реле за допомогою поворотної рукоятки з нанесеною шкалою в діапазоні, зазначеному на шкалі.

ШАГ3. Робота:

1. При чистому фільтрі (перепад тиску на фільтрі менше уставки) реле знаходиться у виключеному стані і сигналізація відключена;

2. Якщо фільтр засмічений, тобто перепад тиску на фільтрі перевищує величину заданої уставки, контакти реле перемикаються і включають сигналізацію "Фільтр засмічений";

3. Після заміни або очищення фільтра (перепад тиску дорівнює «уставка мінус диференціал») контакти реле знову переводяться в стан вимикання.

4. Орієнтація реле в просторі відмінна від вертикальної може вплинути на величину перепаду, при якому спрацьовує вихід реле.

5. Для довідки: 1 Па = 0.001 кПа = 100 мбар = 0.0000102 кг/см²
