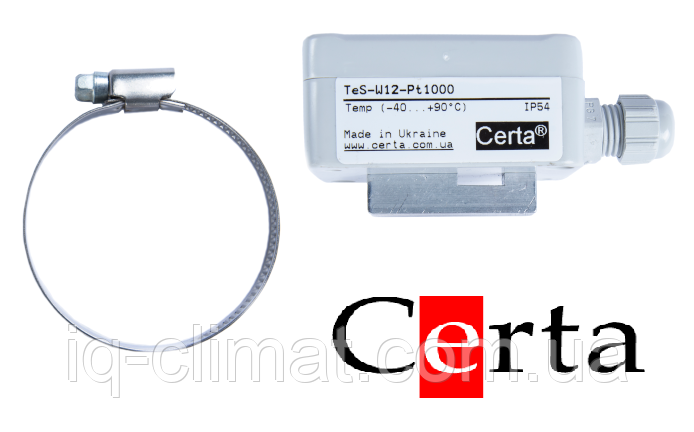

Застосування датчика TeS-W12-Pt1000:
Накладні датчики температури використовуються для вимірювання температури поверхні твердих тіл, наприклад трубопроводів у системах опалення, вентиляції та кондиціювання. Неприпустимо використання приладу в пристроях безпеки, призначених для захисту людей, а також як аварійний вимикач та інше.
Пристрій та принцип роботи
Принцип вимірювання температури ґрунтується на залежності електричного опору чутливого елемента, що знаходиться в захисній трубці, від температури. Зміна опору реєструється вторинним приладом, вимірювальну схему якого включений термоперетворювач опору. Вимірювальним вузлом є чутливий елемент, що є плоскою керамічною пластиною з нанесеним на неї резистивним шаром. У датчику застосовується вимірювальний резистор PT1000, відповідний DIN EN 60751. Виробник залишає за собою право вносити зміни до конструкції приладу, що не погіршує його параметри, без відображення цих змін у паспорті.
Правила монтажу та експлуатації
Монтаж датчика на трубі здійснюється за допомогою хомута кріплення (входить в комплект поставки). Підключення повинно здійснюватися виключно до безпечно малої напруги у знеструмленому стані. Ушкодження приладів, отримані внаслідок недотримання перелічених вище вимог, не підлягають усуненню за гарантією. З метою запобігання пошкоджень та несправностей переважно застосування екранованих кабелів. Необхідно уникати паралельної прокладки з струмопровідними кабелями. Дотримуйтесь приписів техніки електричної безпеки! Встановлення приладів має проводитися лише кваліфікованим персоналом.
Приладдя для монтажу
Для кріплення на трубопроводи як приладдя використовується хомут гвинтовий (черв'ячний) 40-60 мм (міститься в комплекті поставки) з нержавіючої сталі.
| Основні атрибути | |
|---|---|
| Виробник | Церта |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Одиниця виміру | °З |
| Мінімальний діапазон вимірювань | -40 |
| Максимальний діапазон вимірювань | 90 |
