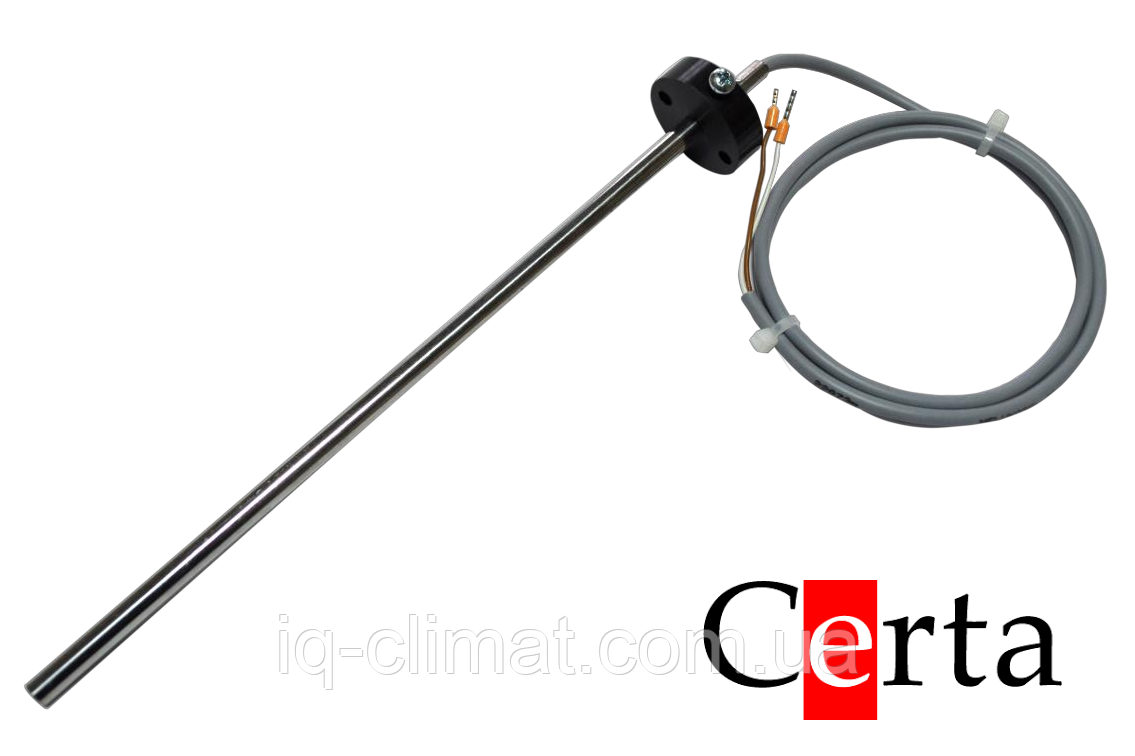

TeS-A11-NTC10k Датчик температури канальний Certa (Церта), термоопір NTC10k.

Застосування датчика температури TeS-A11-NTC10k:

Канальний датчик температури TeS-A11-NTC10k призначений для використання у повітряних потоках, для вимірювання температури газоподібних середовищ – наприклад, у каналах систем вентиляції та кондиціювання повітря.

Технічні дані:

• Діапазон вимірювання (-40...+90 °С)
• Вихід (пасивний)
• Чутливий елемент (NTC-10k)
• Вимірювальний струм (1 мА)
• Захисна трубка (високоякісна сталь)
• Розміри захисної трубки (Ø6 мм, L=230 мм)
• Кабель (2х0,25 мм2, 1 м, ПВХ, із зачищеними кінцями з наконечниками)
• Опір ізоляції (>100 Мом при 20°С (500 В=))
• Допустимі навантаження (<0,5G)
• Клас захисту (III (DIN 60730))
• Ступінь захисту (IP 54)
• Наведені значення дійсні у нейтральній атмосфері за нормальних умов експлуатації.

Принцип роботи:

Принцип вимірювання температури ґрунтується на залежності електричного опору чутливого елемента, що знаходиться в захисній трубці, від температури. Зміна опору реєструється вторинним приладом, вимірювальну схему якого включений термоперетворювач опору.
Вимірювальним вузлом є чутливий елемент, що є плоскою керамічною пластиною з нанесеним на неї резистивним шаром. У датчику застосовується вимірювальний резистор NTC-10k, відповідний DIN EN 60751.

Правила монтажу та експлуатації:

Монтаж термоперетворювача на повітропроводі здійснюється за допомогою кріпильного фланця.
Монтаж термоперетворювача слід виконувати в знеструмленому стані. Підключення повинно здійснюватися виключно до безпечно малої напруги. Ушкодження приладів, отримані внаслідок недотримання перелічених вище вимог, не підлягають усуненню за гарантією.
З метою запобігання пошкоджень та несправності переважно застосування екранованих кабелів. Необхідно уникати паралельної прокладки з струмопровідними кабелями. Дотримуйтесь приписів техніки електричної безпеки! Установка приладів повинна проводитися лише кваліфікованим персоналом.

Приладдя для монтажу:

Для вимірювання температури газоподібних середовищ, як приладдя використовуються кріпильні фланці (міститься в комплекті поставки).

Правила зберігання та транспортування:

Термоперетворювач опору в упаковці підприємства виробника повинні зберігатися в закритому приміщенні при температурі повітря (-50…+50°С) та відносній вологості до 98% (без конденсації вологи). Повітря в приміщенні не повинно мати сторонніх домішок, що викликають корозію деталей термоперетворювача опору.
Датчик температури в упаковці транспортується всіма видами критого транспорту.
