PS600 Реле перепаду тиску, пресостат 40-600 Па, HK Instruments

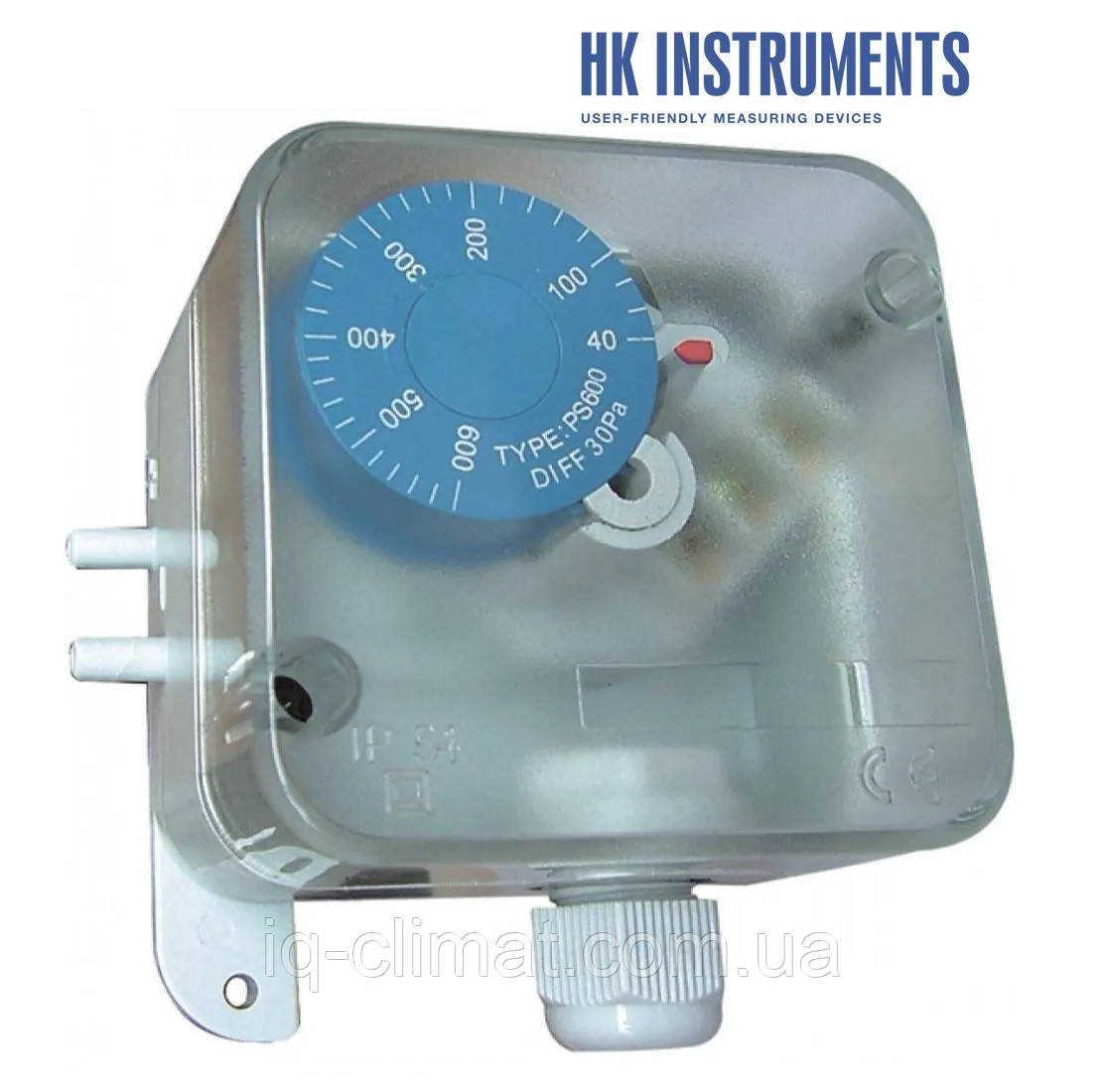

PS600 Диференціальне реле перепаду тиску (пресостат) з діапазон вимірювання тиску 40...600 Па*, виробництва HK Instruments (Фінляндія) призначений:

• Для контролю перепаду тиску на фільтрах;
• Для контролю стану приводних ременів вентиляторів, або просто роботи мотора.

Основна функція реле серії PS600 - дискретне управління аварійною сигналізацією при виникненні позаштатних ситуацій:

• Засмічення фільтра;
• Обрив приводного ременя;
• Зупинка приводу вентилятора;
• Зміна напрямку обертання мотора через неправильну черговість фаз;
• Зміна повітряного потоку у повітроводах тощо.

Відмінні риси реле серії PS600:

Зручне та просте налаштування. Реле постачаються повністю готовими до експлуатації, не потребують складних налаштувань. Встановлення точки відліку перепаду тиску здійснюється поворотною рукояткою з нанесеною шкалою;
Просте та швидке введення в експлуатацію. Комплект поставки включає: реле серії PS600, 2 штуцера, імпульсну трубку підключення до об'єкта і 4 гвинти для кріплення реле на площину;
Не потребує підключення напруги живлення. Для роботи реле необхідно підключити лише дроти ланцюга керування аварійною сигналізацією та імпульсні трубки.

Приклад установки та роботи реле PS600 для контролю засміченості фільтра:

КРОК 1. Встановлення:

Підключення реле до об'єкта здійснюється за допомогою двох штуцерів та імпульсної трубки, що постачаються в комплекті. Штуцер високого тиску (+P) підключається до фільтра, а штуцер низького тиску (-P) підключається після фільтру.

КРОК 2. Налаштування:

Після встановлення реле та підключення сигнальних кабелів налаштовується уставка спрацьовування реле за допомогою поворотної рукоятки з нанесеною шкалою в діапазоні, вказаному на шкалі.

КРОК 3. Робота:

При чистому фільтрі (перепад тиску на фільтрі менше уставки) реле знаходиться у вимкненому стані і сигналізація відключена;

Якщо фільтр засмічений, тобто перепад тиску на фільтрі перевищує величину заданої уставки, контакти реле перемикаються і включають сигналізацію "Фільтр засмічений";

Після заміни чи очищення фільтра (перепад тиску дорівнює «уставка мінус диференціал») контакти реле знову перетворюються на вимкнений стан.

Орієнтація реле у просторі відмінна від вертикальної може вплинути на величину перепаду, при якому спрацьовує вихід реле.

Для довідки: 1 Па = 0.001 кПа = 100 мбар = 0.0000102 кг/см2
