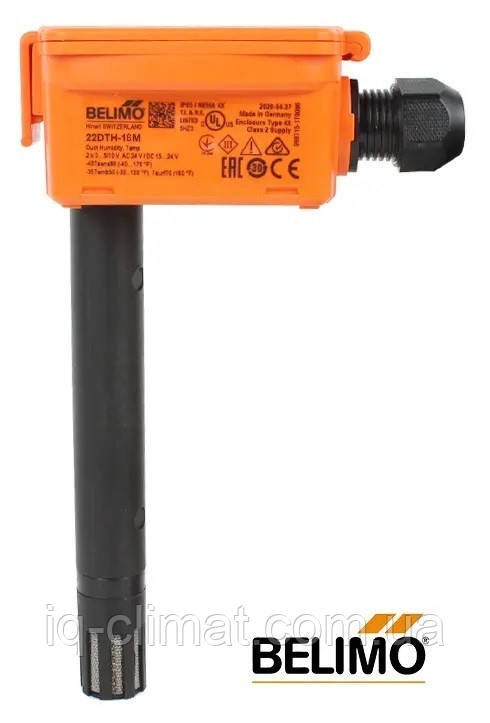

22DTH-16M - це канальний датчик вологості та температури, призначений для вимірювання відносної або абсолютної вологості та температури в повітроводах. Замість сигналу вологості можна вибрати як вихідний сигнал ентальпію або точку роси.
Вихідні сигнали 22DTH-16M:
- Вологість - вихідний активний сигнал: DC 0...5 V, DC 0...10 V, BACnet MS/TP
- Температура - вихідний активний сигнал: DC 0...5 V, DC 0...10 V, BACnet MS/TP
Технічні дані 22DTH-16M:
- Номінальна напруга змінного струму/DC 24 V
- Номінальний діапазон напруги змінного струму 21,6...26,4 V/DC 13,5...26,4 V
- Енергоспоживання AC 0,8 VA
- Потужність DC 0,4 W
- Функціональна електрична схема підключення Пружинні клем Макс. 2,5 мм²
- Кабельне введення кабельного сальнику з рельєфом Ø6. .. 8 мм
- Діапазон вимірювання вологості 0...100% RH без конденсації
- Діапазон вимірювання температури пасивний датчик: -35...70 °C [-30...160 °F]
- Діапазон вимірювання Абсолютна вологість регулюється на датчику: 0...50 г/м & sup3; (за замовчуванням) Від 0 до 80 г/м & sup3
- Діапазон вимірювань ентальпії 0…85 кДж/кг
- Діапазон вимірів краплі роси; Широка популярність серед регулюється на датчика: 0...50 °C (за замовчуванням) -20...80 °C
- Точність вологості ± 2% у діапазоні 0...80% RH @ 25 °C
- Точність пасивна температури ± 0,2 °C @ 25 °C [± 0,35 °F @ 77 °F]
- Довгостроковій перспективі стабільності ± 0.3% RH Р. А. @ 21 ° C @ 50% RH
- Постійний час і Тау; (63%) у повітропровід Відносна вологість: типовий смак 10 s @ 3 м/с
- Температура: типовий смак 136 s @ 3 м/с
- Кабельний сальник для герметизації дроту з PA6, чорний
- Вологість навколишнього повітря Макс. 95% RH без конденсації
- Допускаються короткочасні конденсації вологості рідини
- Температура довкілля-35...50 °C [-30...120 °F]
- Температура рідини-40...80 °C [-40...175 °F]
- Робочий стан потоку повітря Макс. 12 м/с
- Клас захисту IEC/EN III, безпека наднизького напруження (SELV)
- Джерело живлення UL Клас 2 харчування
- Ступінь захисту від IEC/EN IP65
- Ступінь захисту NEMA/UL NEMA 4X
- Стандарт якості ISO 9001
- Режим роботи тип 1
- Ступінь забруднення 3
- Номінальна імпульсу напруги живлення 0,8 кв
Схема підключення 22DTH-16M
Розміри датчика 22DTH-16M
