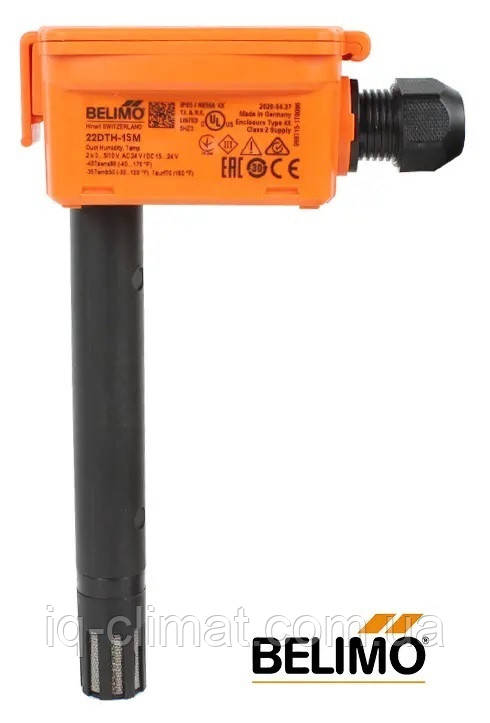

22DTH-15M канальний датчик відносної, або абсолютної вологості та температури з виходом 0...10V, Modbus RTU

22DTH-15M - це канальний датчик вологості та температури, призначений для вимірювання відносної або абсолютної вологості та температури в повітроводах. Замість сигналу вологості можна вибрати як вихідний сигнал ентальпію або точку роси.

Вихідні сигнали 22DTH-15M:

• Вологість - вихідний активний сигнал: DC 0...5 V, DC 0...10 V, Modbus RTU
• Температура - вихідний активний сигнал: DC 0...5 V, DC 0...10 V, Modbus RTU

Технічні дані 22DTH-15M:

• Номінальна напруга змінного струму/DC 24 V
• Номінальний діапазон напруги змінного струму 21,6...26,4 V/DC 13,5...26,4 V
• Енергоспоживання AC 0,8 VA
• Потужність DC 0,4 W
• Функціональна електрична схема підключення Пружинні клем Макс. 2,5 мм²
• Кабельне введення кабельного сальнику з рельєфом Ø6. .. 8 мм
• Діапазон вимірювання вологості 0...100% RH без конденсації
• Діапазон вимірювання температури пасивний датчик: -35...70 °C [-30...160 °F]
• Діапазон вимірювання Абсолютна вологість регулюється на датчику: 0...50 г/м & sup3; (за замовчуванням) Від 0 до 80 г/м & sup3
• Діапазон вимірювань ентальпії 0…85 кДж/кг
• Діапазон вимірів краплі роси; Широка популярність серед регулюється на датчика: 0...50 °C (за замовчуванням) -20...80 °C
• Точність вологості ± 2% у діапазоні 0...80% RH @ 25 °C
• Точність пасивна температури ± 0,2 °C @ 25 °C [± 0,35 °F @ 77 °F]
• Довгостроковій перспективі стабільності ± 0.3% RH Р. А. @ 21 ° C @ 50% RH
• Постійний час і Тау; (63%) у повітропровід Відносна вологість: типовий смак 10 s @ 3 м/с
• Температура: типовий смак 136 s @ 3 м/с
• Кабельний сальник для герметизації дроту з PA6, чорний
• Вологість навколишнього повітря Макс. 95% RH без конденсації
• Допускаються короткочасні конденсації вологості рідини
• Температура довкілля-35...50 °C [-30...120 °F]
• Температура рідини-40...80 °C [-40...175 °F]
• Робочий стан потоку повітря Макс. 12 м/с
• Клас захисту IEC/EN III, безпека наднизького напруження (SELV)
• Джерело живлення UL Клас 2 харчування
• Ступінь захисту від IEC/EN IP65
• Ступінь захисту NEMA/UL NEMA 4X
• Стандарт якості ISO 9001
• Режим роботи тип 1
• Ступінь забруднення 3
• Номінальна імпульсу напруги живлення 0,8 кв

Схема підключення 22DTH-15M

Розміри датчика 22DTH-15M
