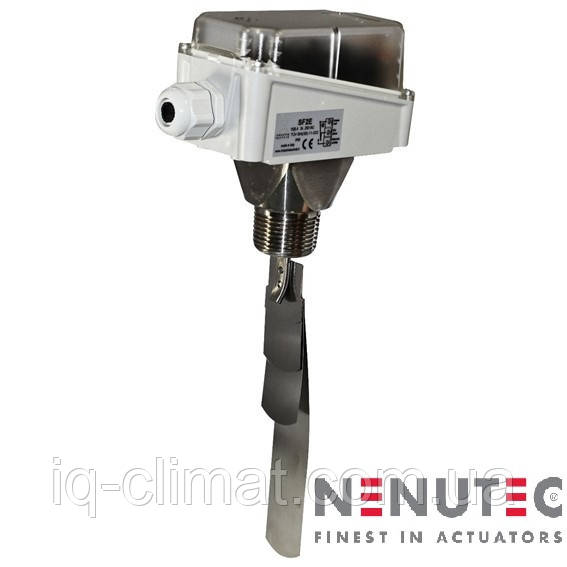

Відправка з 18 березня 2026Опис реле протоку рідини SF2E:
Реле протока SF2E призначений для контролю наявності потоку агресивних середовищ. Реле обладнане мікроперемикачем для аварійної сигналізації про критичне зниження потоку рідини або контроль насосного обладнання в системах водопостачання й опалення. Широке застосування цей датчик отримав у системах контролю руху оливи, морської води...
Застосування SF2E:
Встановлення:
Реле можна встановлювати як у горизонтальному, так і в вертикальному положення. Воно має врізатися на відстані від будь-яких вигинів труб або звужувальних пристроїв. Якщо пелюстка розміщена близько до низу труби, необхідно впевнитися, що в трубі немає шлак і забруднення. Пристрій має встановлюватися так, щоб нанесені стрілки збігалися з напрямком потоку рідини. Якщо труба розташована вертикально, робочий діапазон реле має бути відкалібрований так, щоб вага пелюстки була врівноважена. Коли SF2E застосовується для низхідного потоку, має встановлюватися на прямій ділянці, на відстані від фільтрів, клапанів та іншого обладнання. Пряма ділянка має становити мінімум 5 діаметрів труби до та стільки ж після пристрою.
Під'єднання:
Контакти білий і червоний розмикаються в разі падіння протоку нижче від встановленого значення. Коли протоку немає, ланцюг із червоного та синього контактів є в замкнутому стані, і цей сигнал може бути використаний для аварійної сигналізації.
Примітка:
Якщо реле протоку використовується як контролер мінімального протоку, необхідно встановити інший такий самий пристрій далі через трубу для сигналізації аварійного стану.
| Основні | |
|---|---|
| Мінімальна температура навколишнього середовища | -40 град. |
| Ступінь захисту IP | 65 |
| Максимальна температура навколишнього середовища | 85 град. |
| Частота струму | 50 Гц |
| Виробник | NENUTEC |
| Гарантійний термін | 12 міс |
| Країна виробник | Італія |
| Габаритні і приєднувальні розміри | |
| Ширина | 65 мм |
| Довжина | 140 мм |
| Висота | 62 мм |
