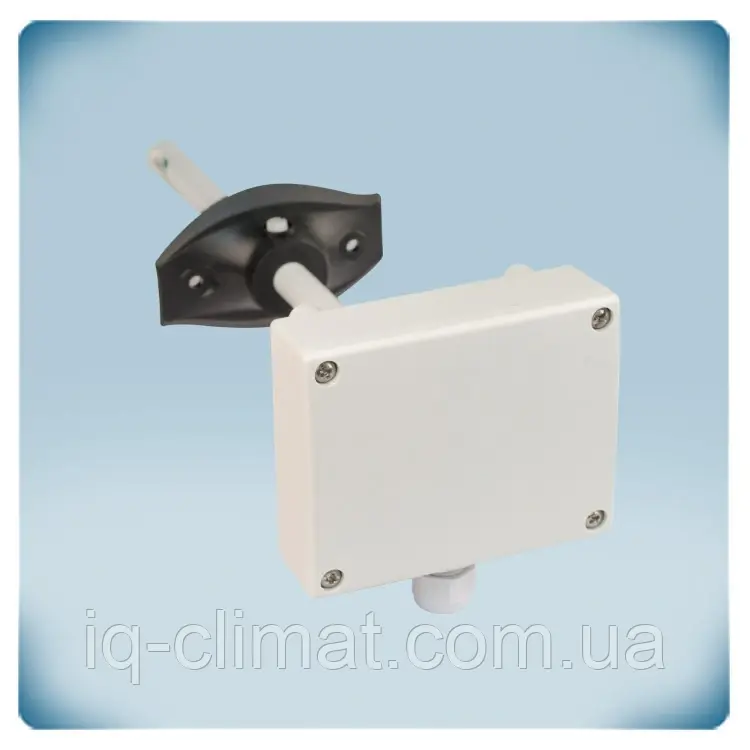

DCMFG-2R Канальний датчик концентрації CO2, температури, відносної вологості та вуглекислого газу, Sentera Controls

Опис DCMFG-2R

Канальний перетворювач CO2 використовується для вимірювання температури, відносної вологості та вуглекислого газу у повітроводах. Напруга живлення 24 VAC або 24 VDC. Алгоритм управляє одним аналоговим/модулюючим виходом на основі виміряних значень T, rH та CO2, які можна використовувати для безпосереднього керування EC вентилятором або приводом заслінки. Усі параметри доступні через Modbus RTU.

Оптимізований для повітроводів
Люди виробляють СО2 або вуглекислий газ під час дихання. Це робить концентрацію CO2 добрим індикатором зайнятості та рівня активності в приміщенні. Датчик ОВіК вимірює температуру, відносну вологість та CO2 у повітроводах. На основі вимірювань температури та вологості можна розрахувати точку роси. Цей датчик працюватиме краще, якщо буде встановлено на прямій ділянці повітроводу. Уникайте установки в зонах з турбулентним потоком повітря поряд з фільтрами, вентиляторами, спіралями, що охолоджують, і т.д. Розташуйте датчик правильно щодо напряму повітряного потоку. Будь ласка, зверніться до інструкцій з монтажу для отримання більш детальної інформації.

Як це працює?
Алгоритм датчика управляє одним виходом. Цей вихід може керувати ЕС вентилятором, регулятором частоти обертання АС вентилятора або приводом заслінки. Вихідне значення пропорційно змінюється залежно від виміряної температури, відносної вологості та рівня CO2. Наприклад, коли температура, відносна вологість або рівень СО2 наближаються до максимальної межі, швидкість вентилятора збільшується або відкривається заслінка.

Простий у використанні!
Цей датчик не вимагає конфігурації. Після встановлення він готовий до використання. Параметри за замовчуванням будуть використовуватися для більшості програм. За необхідності налаштування можна регулювати за допомогою Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC/0-20 мА/0-100% ШІМ. Карта реєстру Modbus забезпечує повний огляд усіх налаштувань, що регулюються.

3-х провідний зв'язок
Sentera -G датчик характеризується живленням 24 VAC чи 24 VDC. Для датчиків цього потрібна 3-х провідний зв'язок. Вони мають бути підключені до 3-провідного електричного кабелю. Заземлення живлення (V-) постійно підключене до заземлення аналогового виходу (GND). Це називається 'загальне заземлення/загальна маса'. Це означає, що трипровідний зв'язок потрібний для підключення як вхідного живлення, так і аналогового виходу. Через це 'загальне заземлення/загальну масу', датчики типів -G і -F не можуть бути використані разом в одній і тій же мережі. Ніколи не підключайте загальне заземлення/загальну масу датчиків типу -G до інших пристроїв з живленням DC. Такі дії можуть призвести до потрійного пошкодження підключених пристроїв.

Висока якість
Кожен датчик відкалібрований і пройшов випробування на нашому заводі. У малоймовірному випадку несправності елемента CO2 можна замінити цей модуль. Ми використовуємо якісні сенсорні елементи та комплектуючі. Це забезпечує довготривалу стабільність і точність датчика. Захист IP54. Чутливий елемент, вбудований в зонд канального датчика. Цей зонд має отвір прямого контакту між повітряним потоком і чутливим елементом. Сенсорний зонд забезпечує захист IP20.
