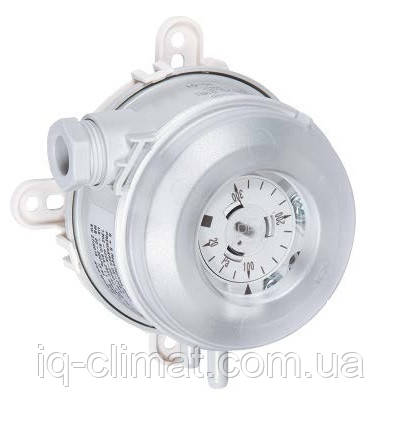

DS-205_E реле перепаду тиску, пресостат 500-2000Па, S+S Regeltechnik (Німеччина)

DS-205_E Реле перепаду тиску (пресостат) з діапазон вимірювання тиску 500...2000 Па*, виробництва S+S Regeltechnik (Німеччина) призначений:

• Для контролю перепаду тиску на фільтрах;
• Для контролю стану приводних ременів вентиляторів, або просто роботи мотора.

Основна функція реле серії DS-205_E - дискретне керування аварійною сигналізацією при виникненні нештатних ситуацій:

• Засмічення фільтра;
• Обрив приводного ременя;
• Зупинка приводу вентилятора;
• Зміна напрямку обертання мотора через перефазування фаз;
• Зміна повітряного потоку у повітроводах тощо.

Відмінні риси реле серії DS-205_E:
  Зручне та просте налаштування. Реле постачаються повністю готовими до експлуатації, не потребують складних налаштувань. Встановлення точки відліку перепаду тиску здійснюється поворотною рукояткою з нанесеною шкалою;
Просте та швидке введення в експлуатацію. Комплект поставки включає: реле серії DS-205_E, 2штуцера, імпульсну трубку підключення до об'єкта і 4 гвинти для кріплення реле на площину;
Не потребує підключення напруги живлення. Для роботи реле необхідно підключити лише дроти ланцюга керування аварійною сигналізацією та імпульсні трубки.

Приклад установки та роботи реле DS-205_E для контролю засміченості фільтра:

ШАГ1. Установка:

Підключення реле до об'єкта здійснюється за допомогою двох штуцерів і імпульсної трубки, які поставляються в комплекті. Штуцер високого тиску (+P) підключається до фільтра, а штуцер низького тиску (P) підключається після фільтра.

ШАГ2. Налаштування:

Після установки реле і підключення сигнальних кабелів налаштовується уставка спрацьовування реле за допомогою поворотної рукоятки з нанесеною шкалою в діапазоні, зазначеному на шкалі.

ШАГ3. Робота:

1. При чистому фільтрі (перепад тиску на фільтрі менше уставки) реле знаходиться у виключеному стані і сигналізація відключена;

2. Якщо фільтр засмічений, тобто перепад тиску на фільтрі перевищує величину заданої уставки, контакти реле перемикаються і включають сигналізацію "Фільтр засмічений";

3. Після заміни або очищення фільтра (перепад тиску дорівнює «уставка мінус диференціал») контакти реле знову переводяться в стан вимикання.

4. Орієнтація реле в просторі відмінна від вертикальної може вплинути на величину перепаду, при якому спрацьовує вихід реле.

5. Для довідки: 1 Па = 0.001 кПа = 100 мбар = 0.0000102 кг/см²
