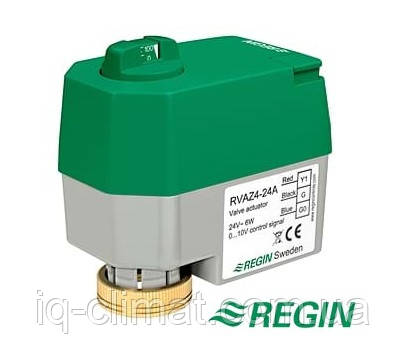

Електропривод Regin RVAZ4-24A з аналоговим управління 0...10В, для 2-х і 3-х ходових сідельних клапанів серій ZTR... і ZTV... розроблений спеціально для високоточного регулювання подачі рідини в системах опалення та кондиціювання повітря. Електропривод із зусиллям 400N запобігає залипанню клапанів при перерві в роботі.
Монтаж електроприводу RVAZ4-24A
Клапан повинен бути встановлений таким чином, щоб приводний шток на приводі в межах 90° від вертикалі, корпус двигуна знаходиться зверху. Клапан приводного штока приводу повинен знаходитися у самому верхньому/самому внутрішньому положенні, коли він встановлюється на клапан. Закріпіть привід на клапані за допомогою гайки.
Електро-підключення RVAZ4-24A
Привід має з'єднувальний кабель із роз'ємом, призначеним для підключення. Будьте обережні, щоб не пошкодити кабель, якщо знімати роз'єм із приводу.
Червоний = сигнал керування 0...10В (Y1)
Чорний = 24 змінний / постійний струму (+) (G)
Синій = нейтраль системи (-) (G0)
| Основні атрибути | |
|---|---|
| Виробник | Belimo |
| Країна виробник | Швейцарія |
| Діаметр | 20 мм |
| Користувальницькі характеристики | |
| Рівень шуму | 55 дБ(A) |
| Напруга | АС/DC 24В; 50/60 Гц |
| Ступінь захисту | IP 44 |
| Температура регульованого середовища | -10°С ...+120°С |
| З'єднувальний кабель | 2м; 3х0,75 мм2 |
| Чинне зусилля | 400 Н |
| Клас захисту | III (для низьких напруг) |
| Навколишнє вологість | 95% |
| Техн. обслуговування | Не вимагається |
| Навколишня температура | -10°С …+80°С |
| Час повного повороту | 30 з |
| Вага приводу | 1.34 кг |
| Розрахункова потужність | 6 ВА |
| Ручне управління | кнопка/важіль (самоповернення) |
| Керуючий сигнал | 0...10 В |
