01APS-101 Реле перепаду тиску BELIMO, пресостат 200-1000 Па

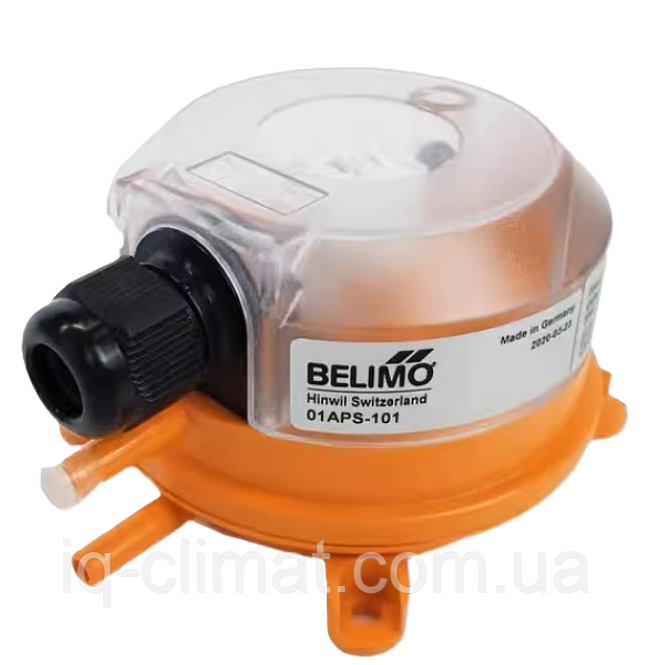

Реле перепаду тиску 01APS-101 (пресостат) з діапазон вимірювання тиску 200...1000 Па*, виробництва BELIMO Automation, (Швейцарія) призначений:

• Для контролю перепаду тиску на фільтрах;

• Для контролю стану приводних ременів вентиляторів, або просто роботи мотора.

Основна функція реле серії 01APS-101 - дискретне керування аварійною сигналізацією при виникненні нештатних ситуацій:

• Засмічення фільтра;
• Обрив приводного ременя;
• Зупинка приводу вентилятора;
• Зміна напрямку обертання мотора через пере фазування;
• Зміна повітряного потоку в повітроводах і так далі.

Відмітні особливості реле серії 01APS-101:

  Удобная и простая настройка. Реле поставляются полностью готовыми к эксплуатации, не требуют сложных настроек. Установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой;
Простой и быстрый ввод в эксплуатацию. Комплект поставки включает в себя: реле серии 01APS-101, 2 штуцера, импульсную трубку подключения к объекту и 4 винта для крепления реле на плоскость;
Не требует подключения напряжения питания. Для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.

Приклад установки і роботи реле 01APS-101 для контролю засміченості фільтра:

КРОК 1. Установка:

Підключення реле до об'єкта здійснюється за допомогою двох штуцерів і імпульсної трубки, які поставляються в комплекті. Штуцер високого тиску (+P) підключається до фільтра, а штуцер низького тиску (P) підключається після фільтра.

КРОК 2. Налаштування:

Після установки реле і підключення сигнальних кабелів налаштовується уставка спрацьовування реле за допомогою поворотної рукоятки з нанесеною шкалою в діапазоні, зазначеному на шкалі.

КРОК 3. Робота:

1. При чистому фільтрі (перепад тиску на фільтрі менше уставки) реле знаходиться у виключеному стані і сигналізація відключена;

2. Якщо фільтр засмічений, тобто перепад тиску на фільтрі перевищує величину заданої уставки, контакти реле перемикаються і включають сигналізацію "Фільтр засмічений";

3. Після заміни або очищення фільтра (перепад тиску дорівнює «уставка мінус диференціал») контакти реле знову переводяться в стан вимикання.

4. Орієнтація реле в просторі відмінна від вертикальної може вплинути на величину перепаду, при якому спрацьовує вихід реле.

5. Для довідки: 1 Па = 0.001 кПа = 100 мбар = 0.0000102 кг/см²

BELIMO - Зроблено в Швейцарії сертифіковано в Україні.
