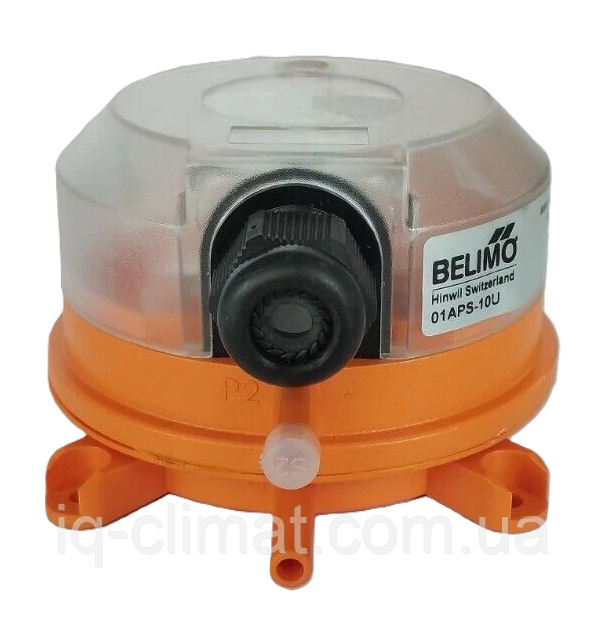

Показати оптові ціниРеле перепаду тиску 01APS-10U (пресостат) з діапазон вимірювання тиску 50...500 Па*, виробництва BELIMO Automation, (Швейцарія) призначений:
Для контролю перепаду тиску на фільтрах;
Для контролю стану приводних ременів вентиляторів, або просто роботи мотора.
Основна функція реле серії 01APS-10U - дискретне керування аварійною сигналізацією при виникненні нештатних ситуацій:
Відмітні особливості реле серії 01APS-10U:
Зручна і проста настройка. Реле поставляються повністю готовими до експлуатації, не вимагають складних налаштувань. Встановлення точки відліку перепаду тиску здійснюється поворотною рукояткою з нанесеною шкалою;
Простий і швидкий введення в експлуатацію. Комплект поставки включає в себе: реле серії 01APS-10U, 2 штуцера, імпульсну трубку підключення до об'єкта і 4 гвинти для кріплення реле на площину;
Не вимагає підключення напруги живлення. Для роботи реле необхідно підключити тільки проводи ланцюга керування аварійною сигналізацією та імпульсні трубки.
Приклад установки і роботи реле 01APS-10U для контролю засміченості фільтра:
КРОК 1. Установка:
Підключення реле до об'єкта здійснюється за допомогою двох штуцерів і імпульсної трубки, які поставляються в комплекті. Штуцер високого тиску (+P) підключається до фільтра, а штуцер низького тиску (P) підключається після фільтра.
КРОК 2. Налаштування:
Після установки реле і підключення сигнальних кабелів налаштовується уставка спрацьовування реле за допомогою поворотної рукоятки з нанесеною шкалою в діапазоні, зазначеному на шкалі.
КРОК 3. Робота:
При чистому фільтрі (перепад тиску на фільтрі менше уставки) реле знаходиться у виключеному стані і сигналізація відключена;
Якщо фільтр засмічений, тобто перепад тиску на фільтрі перевищує величину заданої уставки, контакти реле перемикаються і включають сигналізацію "Фільтр засмічений";
Після заміни або очищення фільтра (перепад тиску дорівнює «уставка мінус диференціал») контакти реле знову переводяться в стан вимикання.
Орієнтація реле в просторі відмінна від вертикальної може вплинути на величину перепаду, при якому спрацьовує вихід реле.
Для довідки: 1 Па = 0.001 кПа = 100 мбар = 0.0000102 кг/см2
Основні | |
---|---|
Виробник | Belimo |
Країна виробник | Швейцарія |
Ступінь захисту IP | 54 |
Приєднання | Штуцер під шланг |
Мінімальна температура робочого середовища | -20 град. |
Максимальна температура робочого середовища | 85 град. |
Тип виходу | Реле |
Мінімальна температура навколишнього середовища | -20 град. |
Максимальна температура навколишнього середовища | 85 град. |
Вага | 12 кг |
Гарантійний термін | 12 міс |
Габаритні розміри | |
Довжина | 65 мм |
Висота | 57.2 мм |
Ширина | 65 мм |
Користувальницькі характеристики | |
Кількість розмикальних контактів | 1 шт. |
Діапазон вимірювання | 50-500 Па |
Гістерезис | 20 % |
Кількість замикаючих контактів | 1 шт. |
Регулювання різниці тиску | Регульована |
Контрольована середа | Повітря або будь неагресівние гази |
