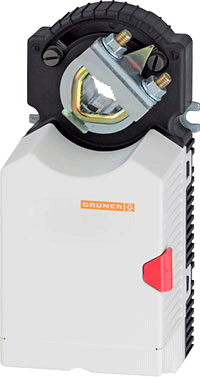

Приводи GRUNER серії 225 призначені для керування повітряними та водяними клапанами в системах опалення, вентиляції та кондиціонування повітря. Приводи мають встановлюватися в сухому середовищі, вільному від агресивних речовин. У разі зовнішнього монтажу приводи мають бути відповідним чином захищені від зовнішніх впливів.
|
|
|
Напруга живлення
|
230V AC/DC
|
|
Діапазон номінальної напруги
|
230 В AC/DC
|
|
Потужність споживана (рухи)
Потужність споживана (кон. положення)
Потужність розрахунка
|
1,5 Вт
1,0 Вт
2,5 ВА
|
|
Керування
|
2/3-х течкове
|
|
Допоміжні перемикачі
Навантаження на контакти
Точка перемикання
|
немає
немає
настроюється в діапазоні 0-95°
|
|
Двигун
|
Термінал для кабелю 0,5...1,5 мм2
|
|
Допоміжні перемикачі
|
Термінал для кабелю 0,5...1,5 мм2
|
|
Крутний момент
|
>5 Нм
|
|
Напрямок обертання
|
вибирається перемикачем
|
|
Ручне керування
|
Редуктор виводиться із зачеплення під час натискання підпружиненої кнопки
|
|
Кут повороту
|
0°... max. 95°, може бути обмежений за допомогою механічних кінцевих упорів
|
|
Час повороту
|
60...120 с / 90°
|
|
Рівень шуму
|
< 35 dB(A)
|
|
Механічне з'єднання
Розмір вала заслінки
|
Антиторсійна дуга
◊ 8-12 мм/Ø 8-16 мм
|
|
Індикація позиції
|
Механічний покажчик
|
|
Термін експлуатації
|
>60'000 циклів (0° - 95° - 0°)
|
|
Клас захисту
|
ІІ (високовольтна напруга)
|
|
Ступінь захисту
|
IP52 (кабелем вниз)
|
|
Електромагнітна сумісність
Електробезпека
|
CE (2004/108/EG)
CE (2006/95/EG)
|
|
Режим роботи
|
Тип 1 (EN 60730-1)
|
|
Пікова напруга
|
0,8 кВ (EN 60730-1)
|
|
Температура експлуатації
|
-30°C...+50°C
|
|
Температура зберігання
|
-30°C...+80°C
|
|
Вологість довкілля
|
5...95%, без конденсації (EN 60730-1)
|
|
Обслуговування
|
Не потрібно
|
|
Габаритні розміри
|
145 x 65 x 61 мм
|
|
Вага
|
530 г
|
|
