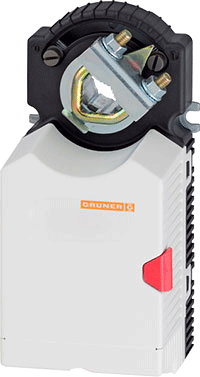

Привід GRUNER серії 225-024T-05-Р5 з потенціометром 5 kΩ призначений для управління повітряними та водяними клапанами в системах опалення, вентиляції та кондиціювання повітря. Привід повинен встановлюватися в сухому середовищі, вільному від агресивних речовин. У разі зовнішнього монтажу привід повинен бути відповідним чином захищений від зовнішніх впливів.
- Напруга живлення 24 В AC/DC
- Діапазон номінальної напруги 24 В AC/DC
- Потужність споживана (рух) 1,5 Вт
- Потужність споживана (кін. становище) 1,0 Вт
- Потужність розрахункова 3,5 ВА
- Управління 2/3-х крапкове
- Зворотній зв'язок Потенціометр -P5 = 5 kΩ
- Допоміжні перемикачі - ні
- Навантаження на контакти - ні
- Точка перемикання - ні
- Двигун Термінал для кабелю 0,5...1,5 мм²
- Допоміжні перемикачі - ні
- Потенціометр зворотного зв'язку Термінал для кабелю 0,5...1,5 мм² (для 227-230-05-Р5)
- Обертаючий момент >5 Нм
- Напрямок обертання - вибирається перемикачем
- Ручне керування - редуктор виводиться із зачеплення при натисканні пружної кнопки
- Кут повороту - 0°... max. 95° може бути обмежений за допомогою механічних кінцевих упорів.
- Час повороту - 60 ... 120 с / 90 °
- Рівень шуму < 35 dB(A)
- Механічне з'єднання - анти торсіонна дуга
- Розмір валу заслінки ◊ 8-12 мм / Ø 8-16 мм
- Індикація позиції - Механічний покажчик
- Строк служби >60'000 циклів (0° - 95° - 0°)
- Клас захисту ІІ (подвійна ізоляція)
- Ступінь захисту IP52 (кабелем вниз)
- Електромагнітна сумісність CE (2004/108/EG)
- Електробезпека CE (2006/95/EG)
- Режим роботи Тип 1 (EN 60730-1)
- Пікова напруга 4 кВ (EN 60730-1)
- Температура експлуатації -30°C...+50°C
- Температура зберігання -30°C...+80°C
- Вологість довкілля 5...95%, без конденсації (EN 60730-1)
- Обслуговування - не вимагається
- габаритні розміри - 145 x 65 x 61 мм
- Вага 530 г
